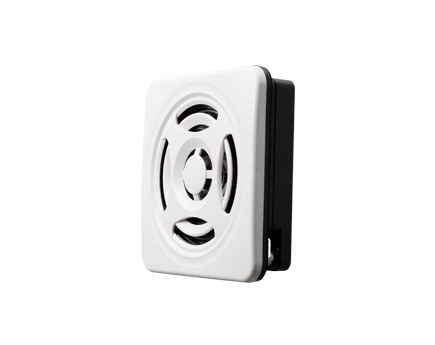

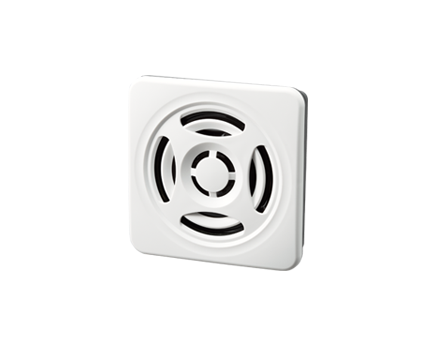

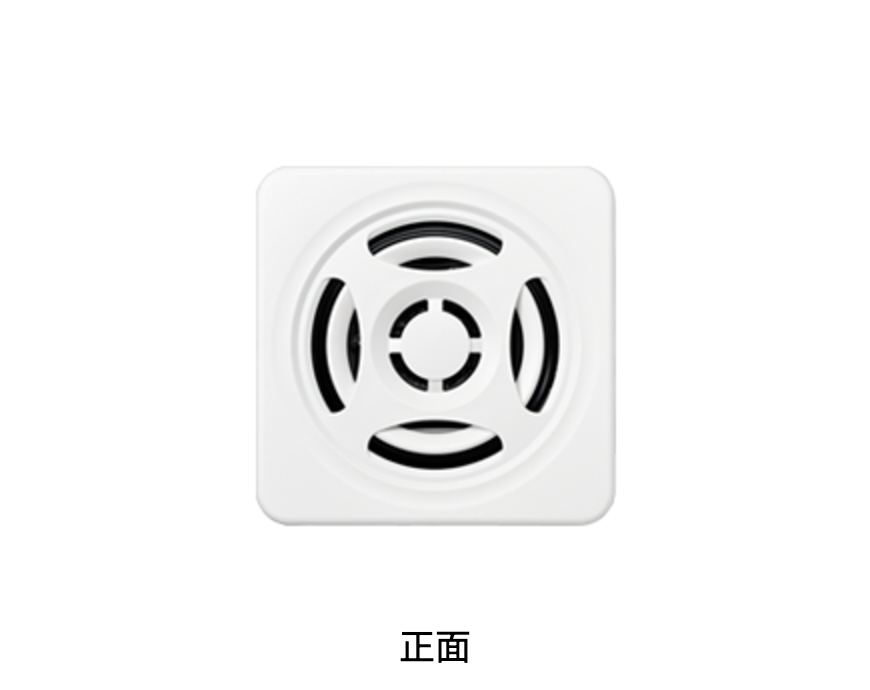

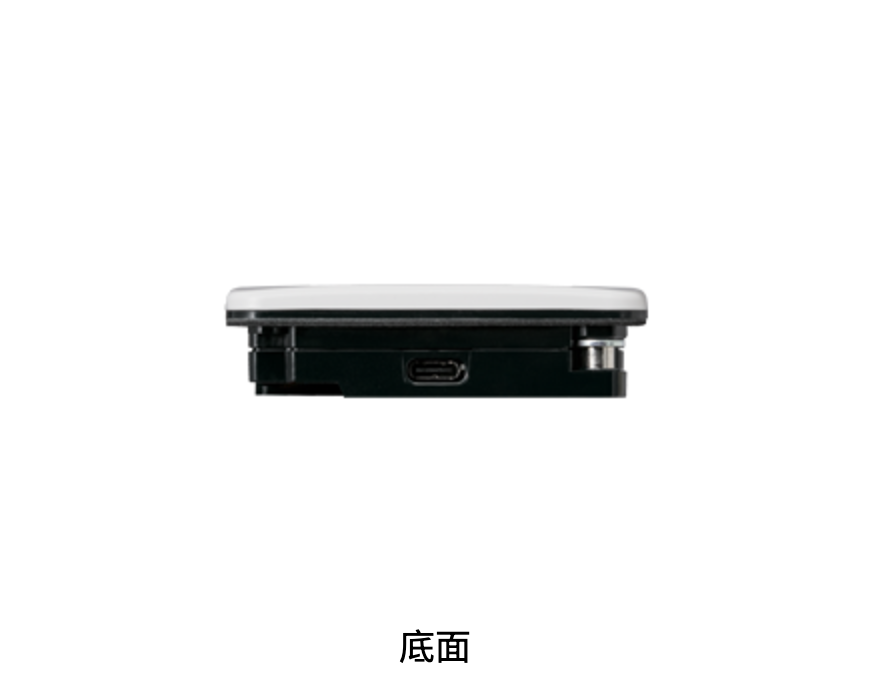

MP3薄型播放器
BSV
支援面板安裝與壁面安裝兩種方式的MP3薄型播放器。
深度19.9 mm,最高音量103 dB。透過USB Type-C連接與PATLITE Audio Builder,可自由設定最多15個包含訊息、警報與旋律的音軌。
- IO控制
- USB
- □75
- MP3播放器
- 警示音
- 樂曲
- MP3語音
- 99dB (面板安裝)
- 103dB (壁面安裝)
- 室外 (面板安裝)
- 室內
- IP54 (面板安裝)
- IP20 (壁面安裝)
產品特點
主要特色

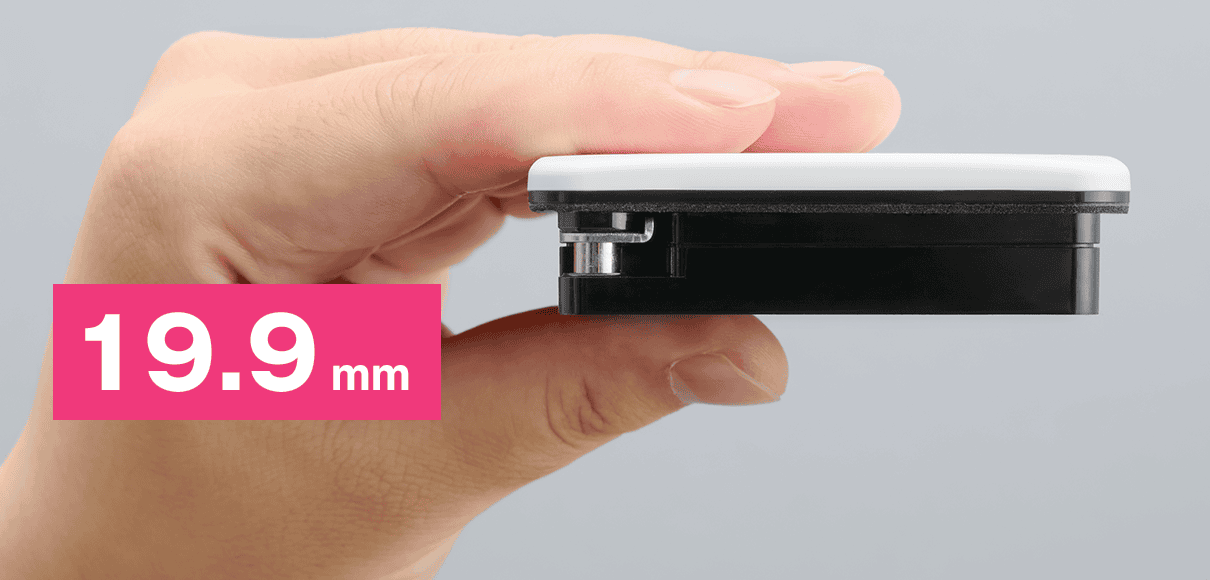

深度僅19.9 mm的薄型設計,節省安裝空間

產品深度僅19.9 mm,精巧機身也能提供大音量警示。即使控制盤或牆面的空間有限,也能輕鬆安裝。
依安裝環境選擇兩種安裝方式,音量最高達103 dB
支援面板安裝與壁面安裝,聲壓位準分別為99 dB與103 dB*1 。面板安裝時防護等級為IP54,壁面安裝時為IP20。採用面板安裝時,也可安裝於戶外*2 。支援正方向、側向與倒置安裝。

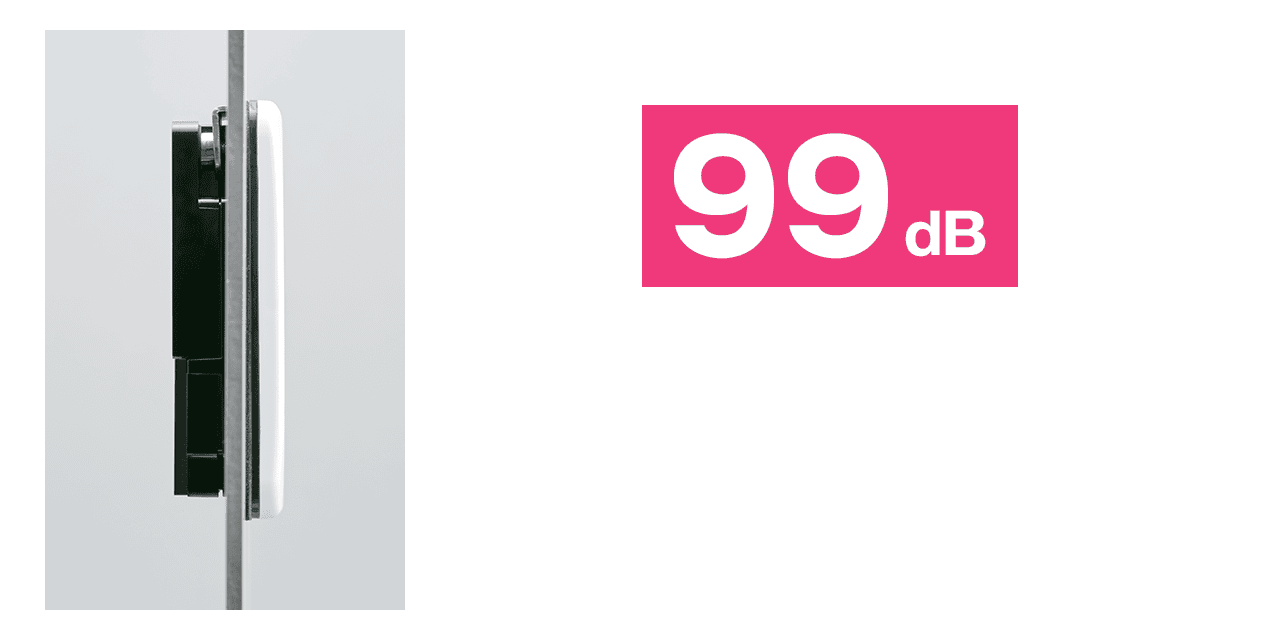

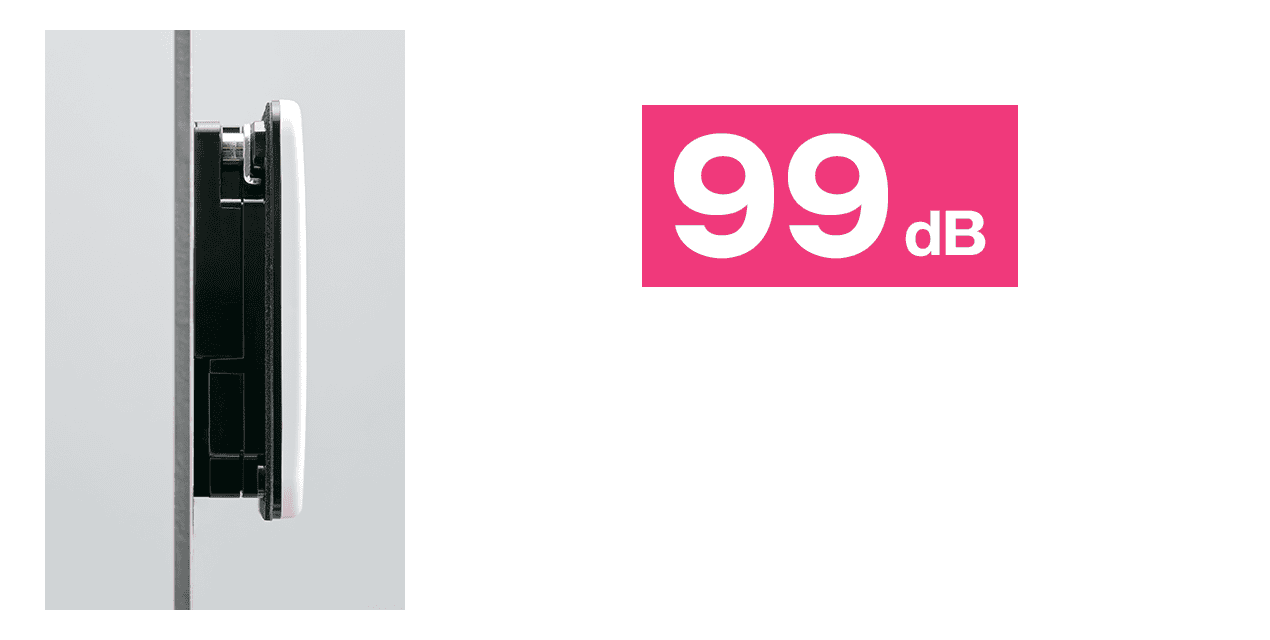

面板安裝

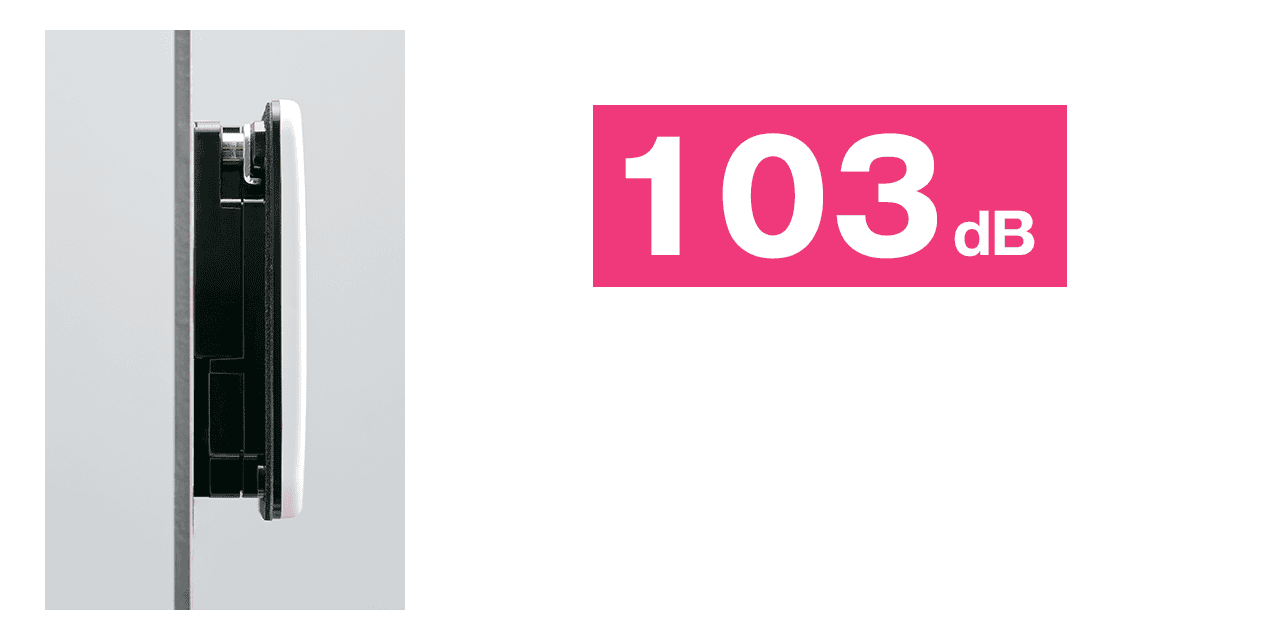

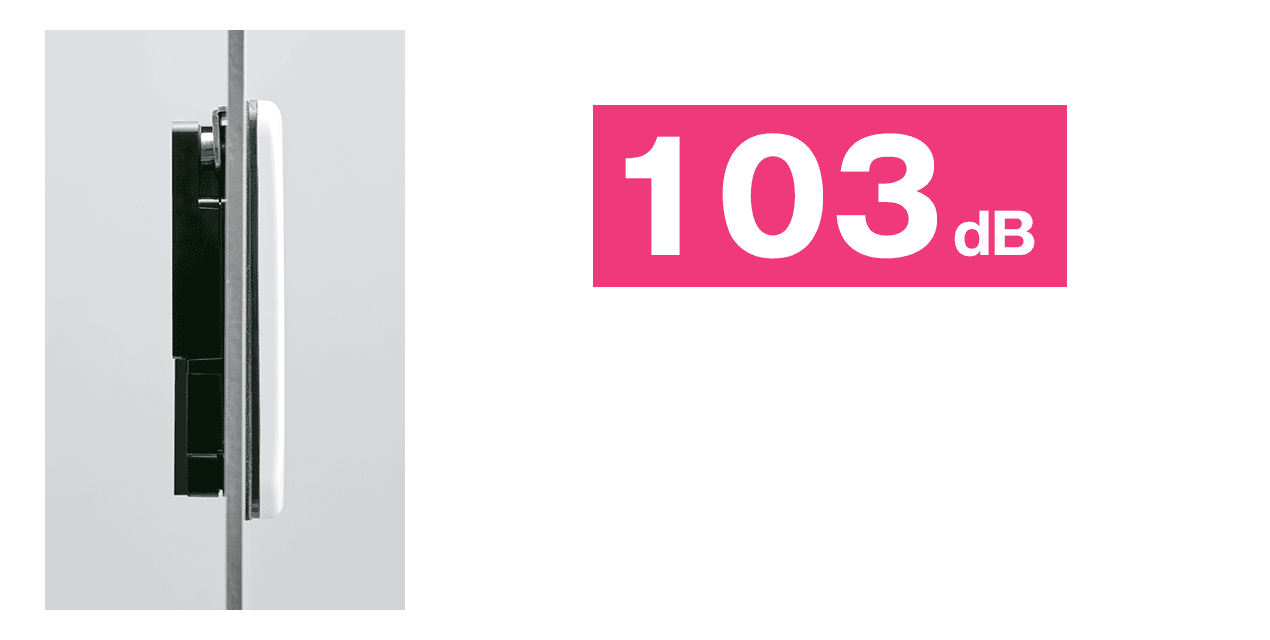

壁面安裝

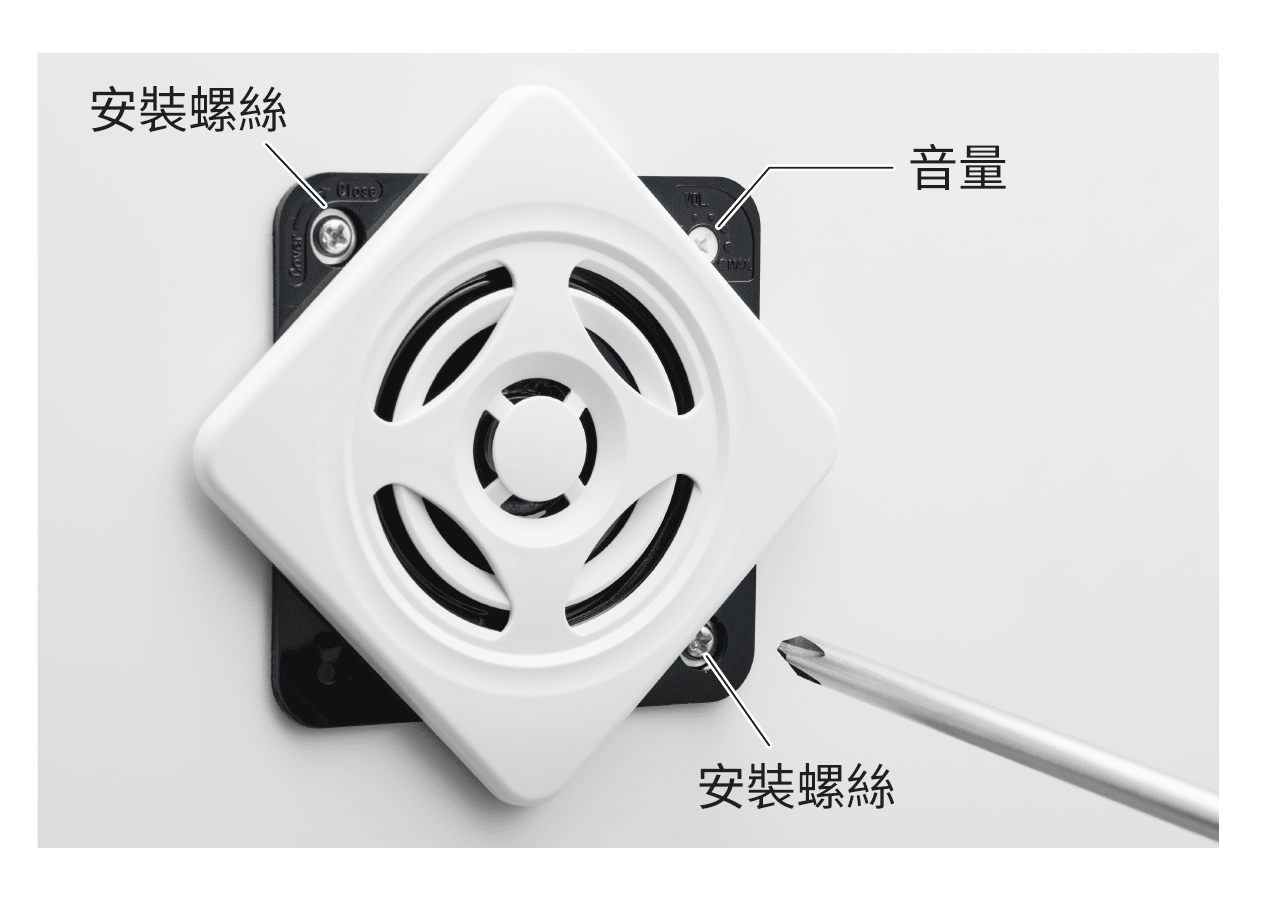

正面鎖定與音量調整,無須從控制盤背面操作
安裝與音量調整都可從產品正面進行。只要轉動安裝螺絲即可鎖定,無須移至控制盤背面操作。安裝尺寸為□68 mm,適用板厚為1–3.5 mm*3 。
從正面安裝與調整音量

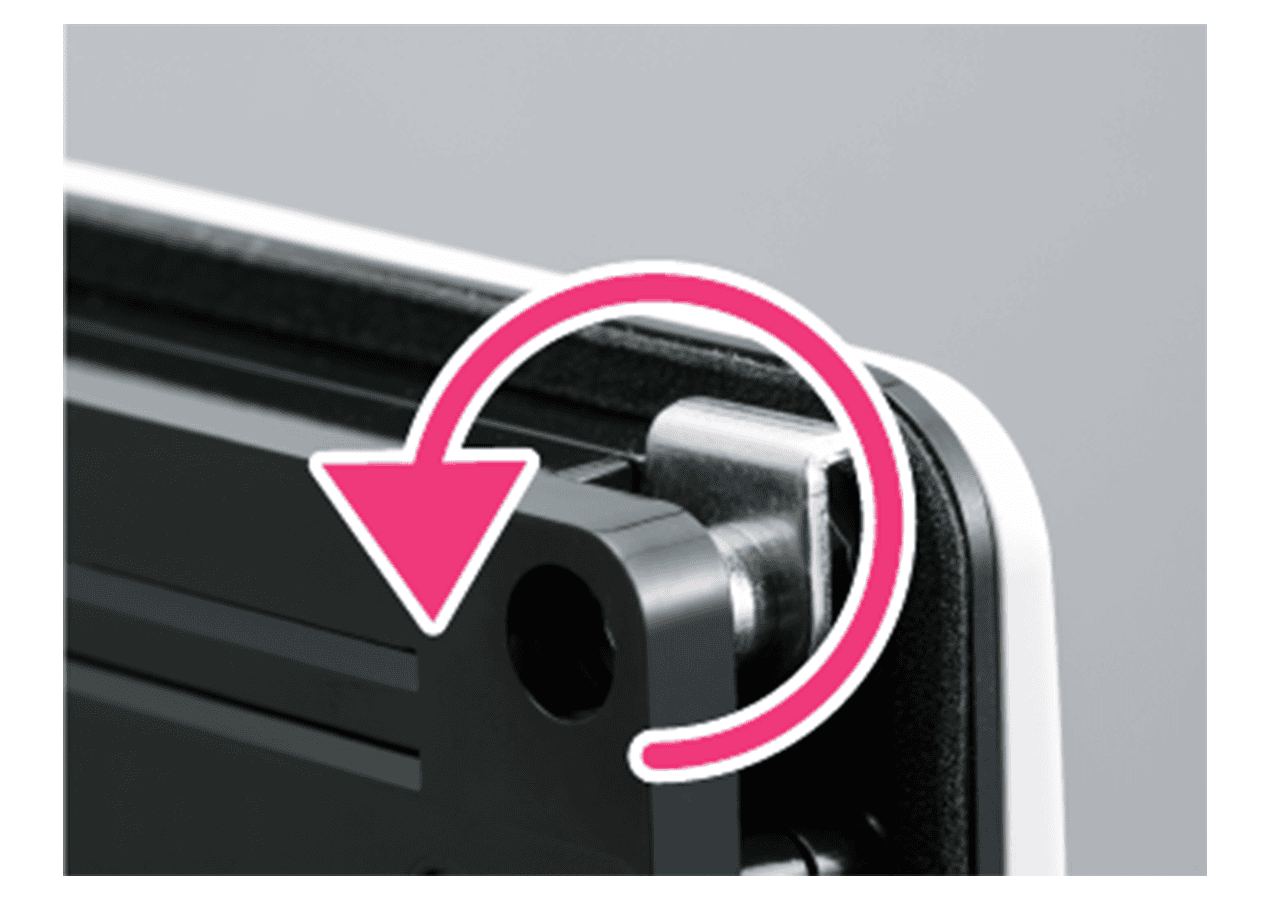

轉動安裝螺絲即可鎖定

耐振動性70 m/s²,支援在振動與電磁干擾環境中穩定運作

耐振動性達70 m/s²,符合工業車輛EMC標準EN12895*4 。在堆高機或無人搬運車周邊等有振動與電磁干擾的環境中,也能穩定運作*5 。
以警報提醒注意,以語音訊息傳達資訊
預設警報播放:位元輸入4種聲音,二進位輸入15種聲音
切換CH輸入方式,即可在位元輸入時選擇播放4種聲音,或在二進位輸入時選擇播放15種聲音。出廠設定為位元輸入播放4種聲音。如需使用15種聲音,請將CH輸入方式設為二進位輸入。

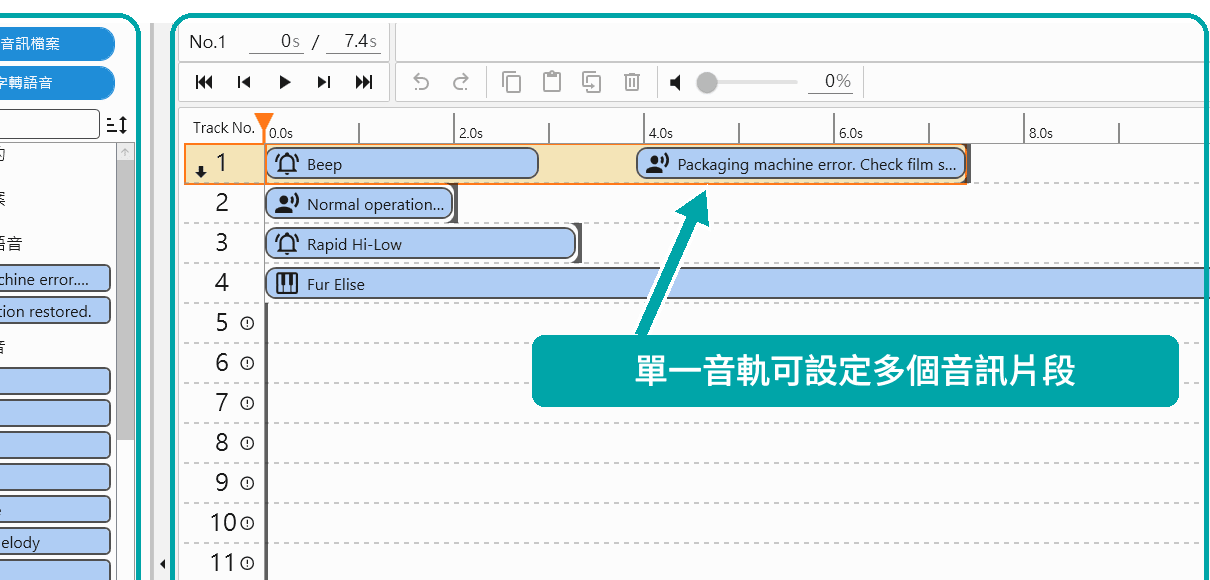

自由組合最多15個音軌的播放設定
最多可自由設定15個音軌。單一音軌可依序放入多個音訊片段,實現「警報+語音訊息」或「以多種語言連續播放相同內容」等組合。
出廠預設音軌如下*6 。
| No. | Track | Binary Input | |||
|---|---|---|---|---|---|
| CH1 | CH2 | CH3 | CH4 | ||
| 01 | Chime | ✔︎ | - | - | - |
| 02 | Beep | - | ✔︎ | - | - |
| 03 | Stutter | ✔︎ | ✔︎ | - | - |
| 04 | Bell | - | - | ✔︎ | - |
| 05 | Yelp | ✔︎ | - | ✔︎ | - |
| 06 | Rapid Hi-Low | - | ✔︎ | ✔︎ | - |
| 07 | Melody Chime | ✔︎ | ✔︎ | ✔︎ | - |
| 08 | Synthesized Piano | - | - | - | ✔︎ |
| 09 | Synthesized Bell | ✔︎ | - | - | ✔︎ |
| 10 | Stutter + Bell | - | ✔︎ | - | ✔︎ |
| 11 | Sweep Sound | ✔︎ | ✔︎ | - | ✔︎ |
| 12 | Call Sign | - | - | ✔︎ | ✔︎ |
| 13 | Inverted Reveille | ✔︎ | - | ✔︎ | ✔︎ |
| 14 | Galactic Motor | - | ✔︎ | ✔︎ | ✔︎ |
| 15 | Two Tone | ✔︎ | ✔︎ | ✔︎ | ✔︎ |
使用PATLITE Audio Builder,以現場使用的語言製作訊息
使用專用軟體PATLITE Audio Builder,可製作符合安裝環境的自訂訊息,並自由更換出廠預設音軌。在減少音訊寫入作業與成本的同時,也能設定警報與訊息的組合播放及多語言播放*7 。
- 選擇音訊檔案:可使用自己的MP3、WAV檔案。
- 文字轉語音:透過TTS(Text to Speech)自由製作訊息。
- 預設警報/旋律:內建35種警報與56種旋律,可從多種選項中選擇更換。
- 裝置設定:將產品連接至PC,即可設定各項功能並進行示範播放。

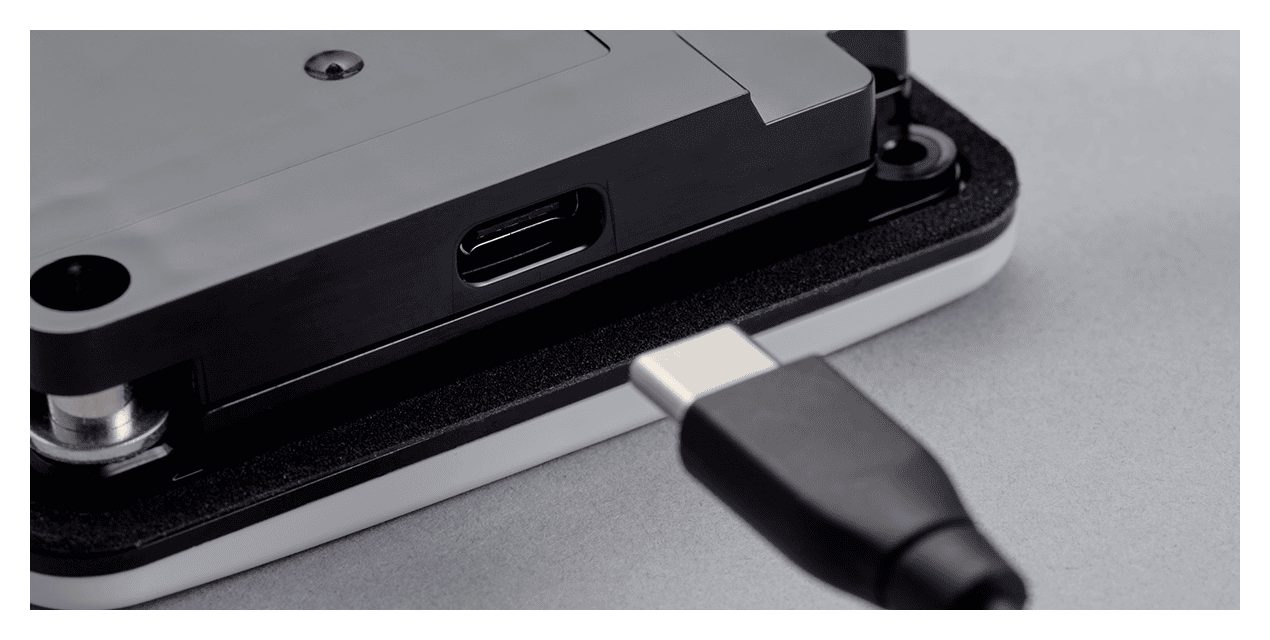

透過USB Type-C連接即可更換音訊

製作完成的播放清單(ABPL檔案)可透過USB Type-C連接傳輸至產品*8 。無須專用寫入設備。
文字轉語音,以單一裝置滿足多語言現場需求
文字轉語音支援日語、美式英語、德語、法語、義大利語、西班牙語、中文、臺灣華語、韓語及泰語,共10種語言。單一裝置即可提供多語言引導與警告。
也可將自己的MP3、WAV檔案匯入為音訊片段(兩種格式皆為單聲道,取樣頻率44.1 kHz)。可匯入檔案的詳細規格與播放清單製作方式,請參閱使用指南。
應用場景

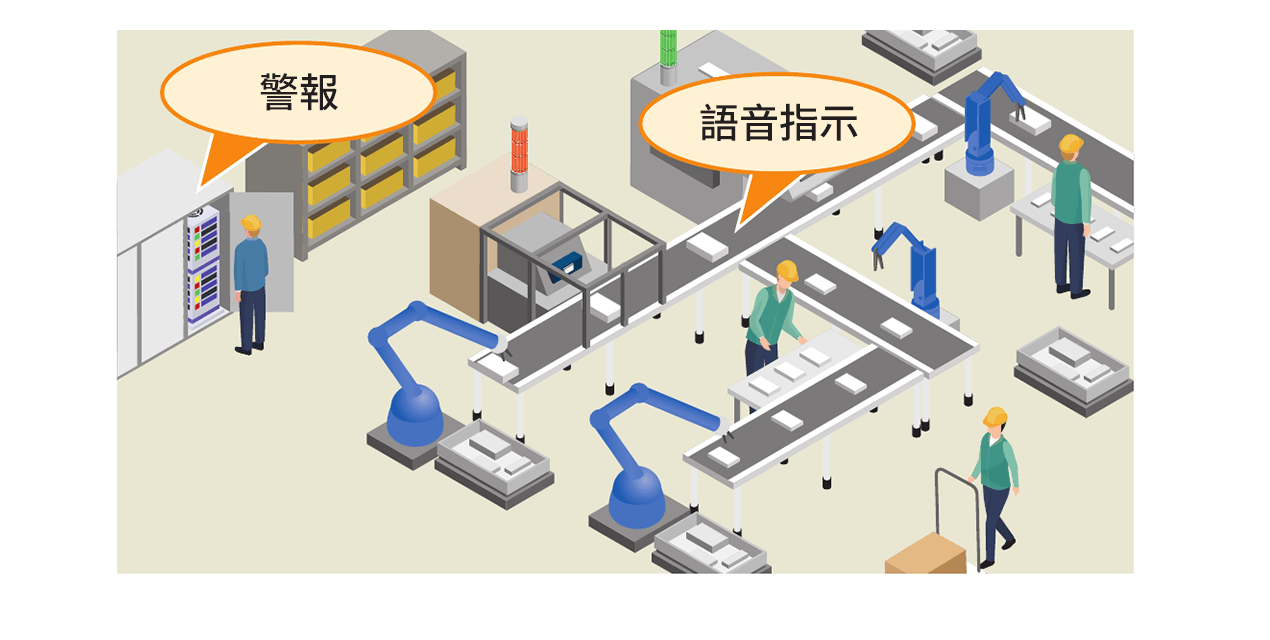

單一裝置分別播放警報、旋律與語音

可依安裝場所,彈性設定用於提醒注意的警報,以及用於傳達作業指示的語音。

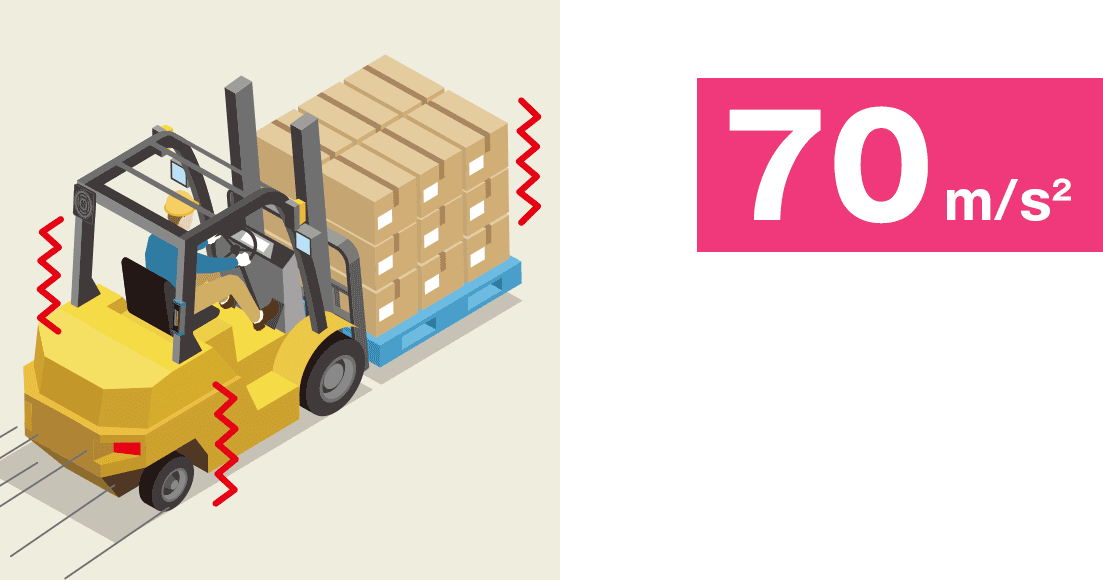

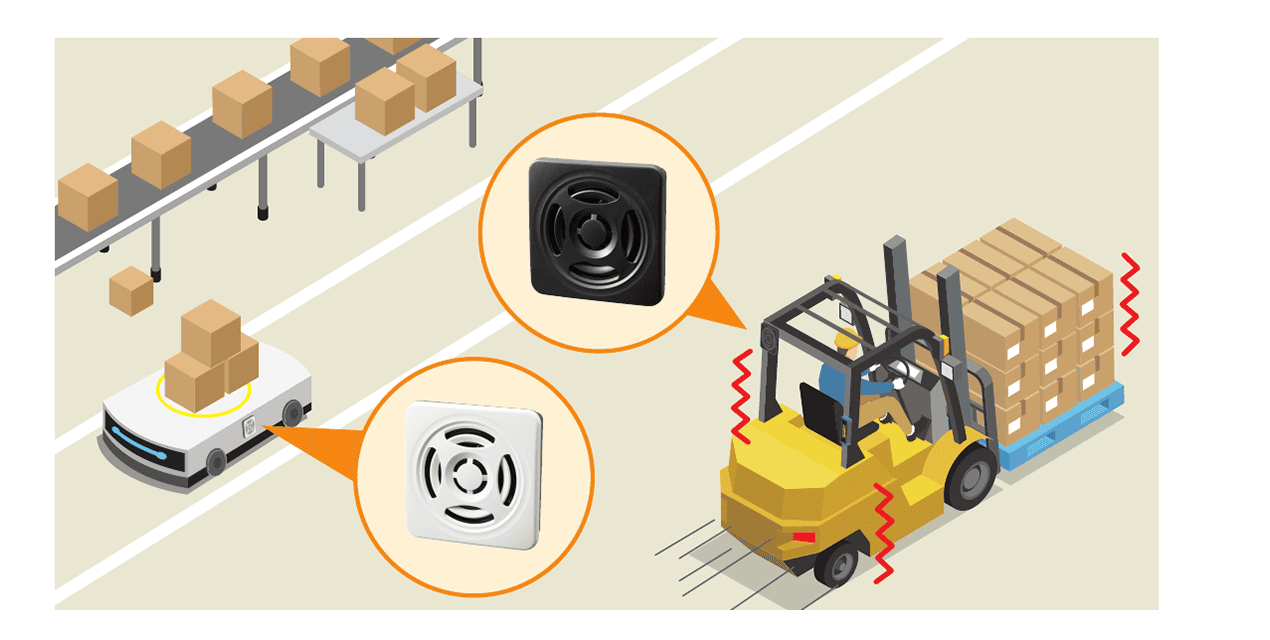

協助維護堆高機與無人搬運車周邊安全

藉由70 m/s²的耐振動性與EN12895符合性,即使在搬運車周邊有振動與電磁干擾的環境中,也能穩定發出警示。
- 聲壓位準會依播放內容、使用環境及安裝條件而變化。
- 壁面安裝僅限室內使用。
- 安裝開孔尺寸符合IEC-61554(DIN-43700)。
- EN12895為適用於堆高機等工業車輛的EMC標準。
- 連接USB纜線時,不適用所標示的耐振動性。
- ✔︎表示ON。位元輸入時,音軌01–04分別對應CH1–CH4。
- 警報與旋律的詳細資訊,請參閱產品使用說明書。
- 支援的作業系統為Windows 10(22H2)/Windows 11(22H2以後版本),皆為64 bit版本。
如何選型
型號代碼
.png)
產品一覽表
| 型號 | 額定電壓 | 對應電晶體 | 本體前蓋顏色 |
|---|---|---|---|

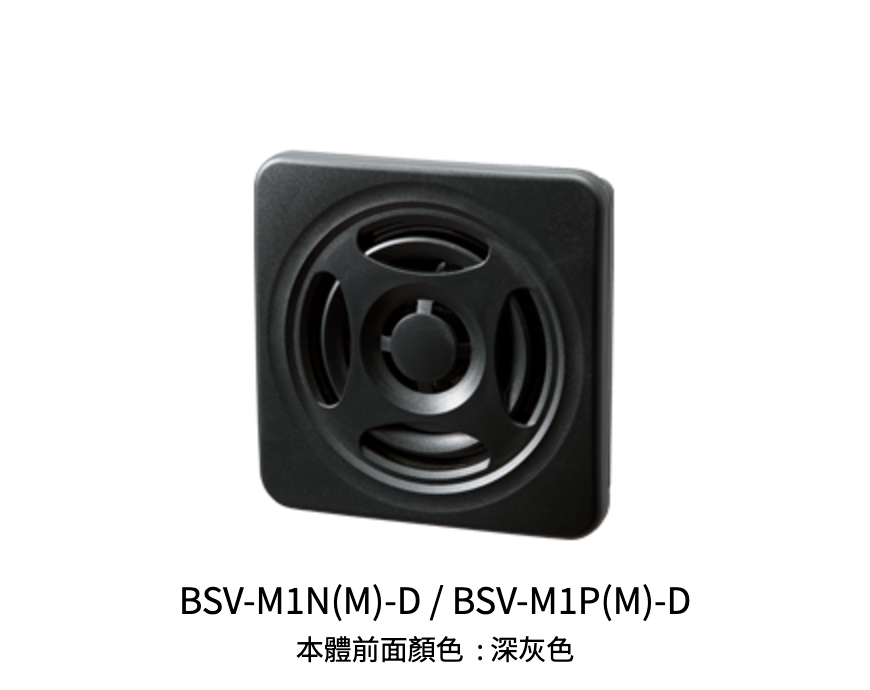

| BSV-M1N-D | 12-24V DC | NPN | 深灰色 |

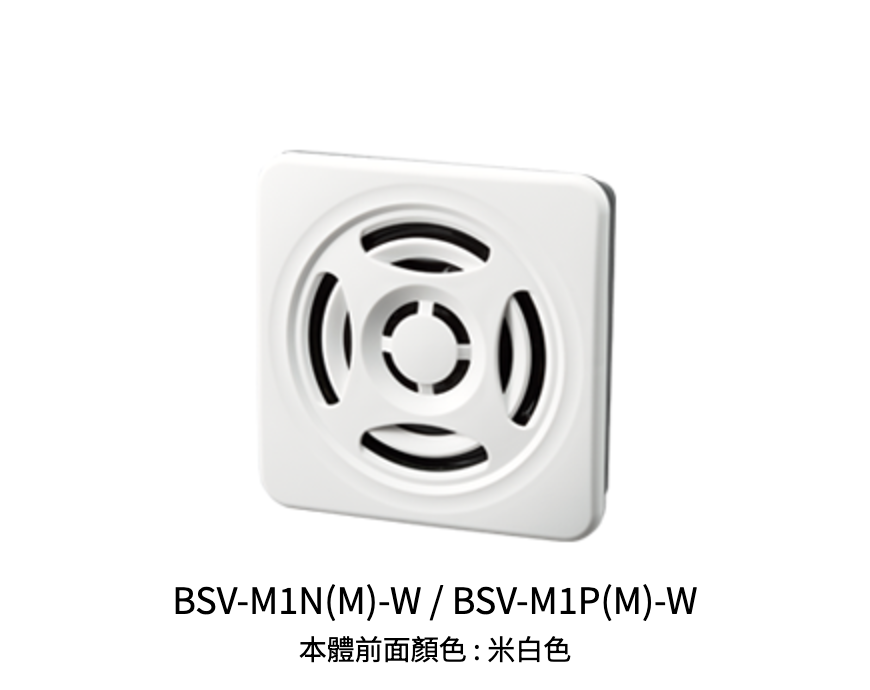

| BSV-M1N-W | 12-24V DC | NPN | 象牙白 |
| BSV-M1P-D | 12-24V DC | PNP | 深灰色 |
| BSV-M1P-W | 12-24V DC | PNP | 象牙白 |
電子型錄下載
使用說明書/規格書/尺寸圖
(*)本網站上數據的下載服務被認為已同意以下“”。
相關文件下載
(*)本網站上數據的下載服務被認為已同意以下“”。
更換零件
BSV
BSV
更換零件
| 分類 | No. | 名稱 | 零件型號 | 每一產品所需數 | 規格 | 更換的大致時間 |
|---|---|---|---|---|---|---|
|
GA0010460-F1 | 1 | ||||
|
GA0010461-F1 | 1 | ||||
|
Z33552121-0308F1 | 1 |
- |
- |
